一、使用背景：储罐区的 “隐形风险” 需实时把控

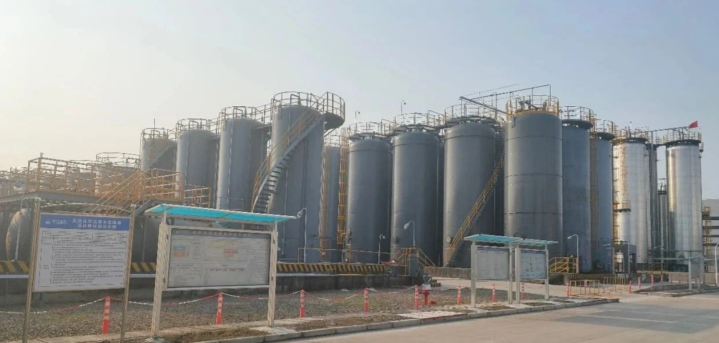

某中型精细化工企业主要生产医药中间体，生产过程中需使用四氯甲烷作为萃取溶剂，厂区内设有 3 个 50m³ 立式储罐用于原料存储，储罐区周边 50 米内分布着操作车间与员工休息室。此前，该企业曾因人工巡检间隔长（每 2 小时一次），错过储罐阀门轻微泄漏的早期预警，导致少量四氯甲烷挥发至空气中，虽未造成人员伤亡，但被环保部门检测到挥发性有机物（VOCs）超标，面临整改通知。
四氯甲烷作为有毒有害气体，常温下易挥发，若空气中浓度超过 200ppm（短期接触限值），会刺激人体呼吸道与黏膜，长期接触还可能损伤肝脏；更关键的是，其蒸汽与空气混合达到一定浓度（12.5%-66.0%），遇明火或高温有爆炸风险 —— 储罐区作为原料集中区域，一旦发生泄漏，后果不堪设想。因此，企业亟需一套能 24 小时不间断监测、实时预警的在线式检测设备，筑牢安全防线。
二、执行标准：合规是安全的 “第一道门槛”
该项目选型与安装严格遵循国家及行业现行标准，确保设备性能与应用符合规范要求，主要参考以下标准：
GB 15577-2018《粉尘防爆安全规程》：针对化工厂区防爆环境，要求探测器具备相应防爆等级（本案例选用 Ex d IIB T6 Ga 级，适配储罐区可能存在的可燃蒸汽环境）；
GB 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》：明确四氯甲烷作为有毒气体，检测报警值需设定为：一级报警值≤100ppm（职业接触限值的 50%），二级报警值≤200ppm（短期接触限值）；
HJ 1263-2022《固定污染源废气 挥发性有机物的测定 便携式傅里叶变换红外光谱法》：确保探测器的检测精度与数据有效性，可对接环保部门在线监测平台。
三、检测原理：从 “感知” 到 “识别” 的核心逻辑
本案例选用的在线式四氯甲烷气体探测器，核心采用催化燃烧式传感器 + PID 光离子检测双重原理，兼顾精度与稳定性：
当储罐区空气中存在四氯甲烷蒸汽时，气体首先通过探测器的防尘防水采样探头进入气室，其中催化燃烧元件会与四氯甲烷蒸汽发生氧化反应，产生微弱电流信号，电流强度与气体浓度成正比；同时，PID 光离子传感器（采用 10.6eV 紫外灯）会激发四氯甲烷分子电离，产生正负离子流，进一步验证气体浓度 —— 双重原理互补，既避免了单一传感器受湿度、温度干扰的问题，又能在浓度低至 0.1ppm 时精准捕捉信号，确保泄漏早期即可被发现。
信号经探测器内部放大电路处理后，转化为数字信号传输至主控单元，再通过 4G / 以太网模块上传至企业安全监控平台，整个过程响应时间≤3 秒，为应急处置争取宝贵时间。
四、产品参数：用数据说话，适配场景需求
该在线式四氯甲烷气体探测器的关键参数完全匹配储罐区应用场景：
检测量程覆盖 0-1000ppm，既能满足日常低浓度泄漏监测，也能应对突发大量泄漏的浓度范围；分辨率达到 0.1ppm，确保微量泄漏（如阀门密封老化导致的 0.5ppm/h 挥发）也能被识别；精度方面，在 0-500ppm 范围内误差≤±3% FS，500-1000ppm 范围内误差≤±5% FS，符合环保与安全监测的精准要求。
设备工作温度适应 - 30℃-+70℃，能应对化工厂区夏季高温、冬季低温的户外环境；相对湿度耐受范围 0-95% RH（无凝露），即使梅雨季节也不会影响检测稳定性；供电采用 220V AC 市电，同时配备 DC 24V 备用电源，断电后可连续工作≥4 小时，避免突发断电导致监测中断。
此外，探测器还具备 RS485 Modbus 通讯接口，可直接对接企业现有 DCS 控制系统，数据无需二次转换，实现 “监测 - 预警 - 控制” 一体化。
五、产品特点：针对性解决储罐区监测痛点
抗干扰能力强：探头采用 PTFE 聚四氟乙烯过滤膜，能阻挡储罐区常见的粉尘、油污进入气室，避免传感器污染失效；同时内置温度补偿算法，当环境温度波动 ±10℃时，检测值偏差≤±2%，确保数据准确。
低功耗长寿命：催化燃烧传感器使用寿命≥3 年，PID 传感器使用寿命≥2 年，相比同类产品延长 30%，减少企业后期更换成本；设备待机功率≤5W，24 小时运行全年耗电量仅 43.8 度，节能环保。
本地 + 远程双重预警：探测器本体配备 2.4 英寸 LCD 显示屏，实时显示浓度值、设备状态，同时自带声光报警器（音量≥85dB，红光闪烁频率 1Hz），现场工作人员可第一时间察觉；远程端则通过监控平台推送短信、APP 告警，即使安全人员不在现场，也能及时收到泄漏信息。
防爆设计更安全：外壳采用 304 不锈钢材质，防护等级达到 IP66，能抵御户外雨水冲刷、腐蚀性气体侵蚀；防爆结构经国家防爆认证机构检测，在储罐区可能存在的可燃蒸汽环境中，不会产生电火花引发危险。
六、系统功能：从 “监测” 到 “处置” 的全流程覆盖
该在线式检测系统并非单一探测器，而是一套完整的 “前端监测 - 中端预警 - 后端处置” 体系：
实时数据监测：监控平台每 1 秒更新一次探测器上传的浓度数据，以曲线、数字两种形式展示，支持查询近 1 年历史数据，方便企业追溯泄漏规律（如某阀门在每周三检修后易出现微量泄漏）。
多级报警联动：当浓度达到一级报警值（100ppm）时，平台自动弹窗提示、声光报警，同时触发储罐区通风风机启动，加速有害气体扩散；达到二级报警值（200ppm）时，除加强预警外，还会自动关闭储罐进料阀门，切断泄漏源，并联动消防系统做好应急准备；若浓度持续升高至 300ppm（紧急限值），系统会直接向当地应急管理部门平台推送报警信息，寻求外部支援。
故障自诊断：探测器内置故障检测模块，若出现传感器失效、通讯中断、电源异常等问题，会立即向平台发送故障告警，并显示故障类型（如 “PID 传感器寿命不足”），方便维护人员精准排查，避免因设备故障导致漏报。
权限管理：系统设置管理员、操作员、查看员三级权限，管理员可修改报警值、添加用户，操作员仅能进行数据查询、手动启停联动设备，查看员仅可浏览数据，确保操作安全，防止误改参数。
七、应用场景与可能应用行业：不止于化工储罐区
除了本案例中的精细化工企业储罐区，该在线式四氯甲烷气体探测器还适用于多个存在四氯甲烷使用、存储的场景：
制药行业：部分抗生素生产中需用四氯甲烷作为溶剂，可安装在提取车间、溶剂回收罐周边，防止挥发气体影响操作人员健康；
电子行业：半导体芯片清洗过程中会使用四氯甲烷，可安装在清洗工位上方，避免高浓度蒸汽损坏芯片，同时保障工人安全；
环保行业：危险废物处理厂在处置含四氯甲烷的废溶剂时，可安装在焚烧炉尾气排放口，监测是否存在未完全燃烧的四氯甲烷泄漏；
科研机构：高校化学实验室、第三方检测机构在使用四氯甲烷进行实验时，可安装在通风橱出口，确保排出气体浓度符合环保标准。
八、选点和安装注意要求：细节决定监测效果
选点原则：“靠近泄漏源、避开干扰区”
储罐区选点需围绕泄漏风险点：每个储罐的进料阀门、出料阀门、法兰接口处各安装 1 台探测器，距离风险点 1-3 米，确保泄漏气体能最快到达探头；储罐顶部呼吸阀下方也需安装 1 台，防止呼吸阀故障导致蒸汽大量挥发。
避开干扰因素：远离通风口、排风扇正下方，避免气流过快导致浓度被稀释，出现 “假阴性”；远离高温设备（如蒸汽管道），防止环境温度过高影响传感器寿命；避免安装在低洼处，因四氯甲烷密度（1.59g/cm³）比空气大，泄漏后会在低洼处积聚，若探测器安装过高，可能无法及时检测。
间距要求：相邻两台探测器间距≤6 米，确保监测无死角；若储罐区有围墙，探测器需安装在围墙内侧，距离围墙≥0.5 米，方便后期维护。
安装规范：“稳固、精准、易维护”
安装高度：针对四氯甲烷比空气重的特性，探测器探头中心距离地面高度应为 0.3-0.6 米，刚好处于气体易积聚的区域；若安装在支架上，支架需用膨胀螺栓固定在混凝土基础上，防止风吹晃动导致探头偏移。
布线要求：电源线、通讯线需采用穿镀锌钢管敷设，钢管两端做好密封处理，防止雨水、腐蚀性气体进入；线缆接头处采用防爆密封胶泥封堵，符合防爆要求；若需穿越道路，钢管需埋地≥0.7 米，避免车辆碾压损坏。
校准与维护：安装完成后，需用标准四氯甲烷气体（浓度 50ppm、200ppm 各 1 瓶）进行校准，确保检测值与标准值偏差≤±3%；日常每 3 个月进行 1 次零点校准（用洁净空气吹扫探头），每 6 个月进行 1 次跨度校准，校准过程可通过远程平台发起，无需拆卸探测器，节省维护时间。
安全距离：探测器与储罐壁的水平距离≥1 米，避免储罐发生意外碰撞时损坏设备；与明火设备（如储罐区周边的加热炉）的水平距离≥5 米，防止高温影响探测器性能。
